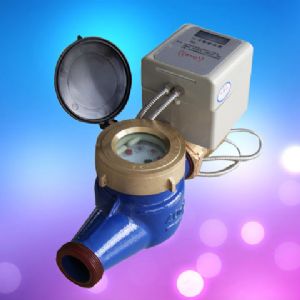

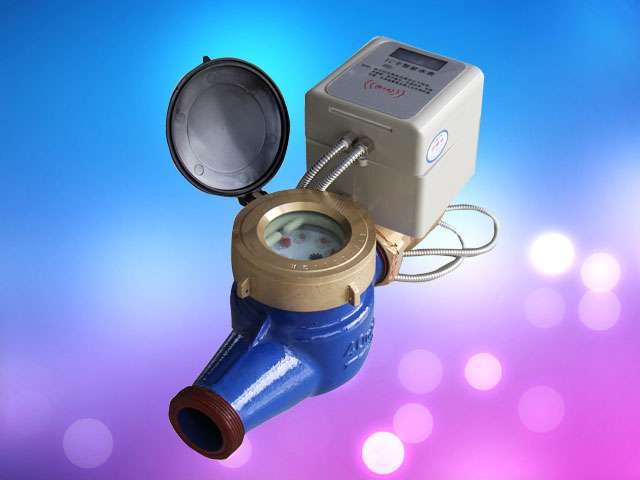

IC卡預付費大口徑水表
1、產品介紹
射頻卡大口徑冷水表的控制系統電子模塊采用一體化結構,由CPU來控制采樣計量、閥門控制、射頻卡讀寫以及LCD顯示。該系列智能水表?yè)碛邢冗M(jìn)的微電腦控制技術,以非接觸式IC卡為信息載體,可靠地實現了數據采集、處理、顯示、保存及預付費控制等功能。該系列產品計量準確、可靠性高、管理方便,廣泛的用于自來水公司、大型物業等供水總管道的用水計量。
2、產品功能特點
● 預付費功能:通過IC卡雙向傳遞水量,先購水后用水,無水自動關閥斷水。
● 控制盒部分可與水表分離,方便用戶刷卡賣水和查詢。
● 水表獨立密封設計,無外漏電極,密封性好,解決了防水、防潮難題。
● 斷水報警功能:當剩余水量到達設定報警值時,水表自動關閥,以提醒用戶及時購水,用戶刷卡后可繼續使用表中所剩水量,直至剩余水量為零后關閥。
● 低電壓保護功能:內置電池電壓降至臨界電壓時,水表會報警并自動關閥,自動保存水表信息,有效防止竊水,更換電池后,刷卡自動開閥。
● 囤積限量功能:當充值額超出限定值時,水表將不讀取卡中的購水量,直到水表中的剩余水量與本次購水量之和小于限定額時方可讀取。
● 閥門自潔功能:水表每月自動開關閥二次,實現閥門自動排污,避免閥門銹死,結垢等現象。
● 產品執行的標準:
GB/T778.1~5-2018《飲用冷水水表和熱水水表》
CJ266-2008《飲用水冷水水表安全規則》
CJ/T133-2012《IC卡冷水水表》
● 產品依據的檢定規程JJG162-2009《冷水水表檢定規程》
3、產品技術參數
公稱口徑mm | Q3/Q1 | 流量Q4 | 常用流量Q3 | 分界流量Q2 | 流量Q1 |
DN32 | 80 | 12.5m3/h | 10m3/h | 0.2m3/h | 0.125m3/h |
DN40 | 20m3/h | 16m3/h | 0.32m3/h | 0.2m3/h | |
DN50 | 31.25m3/h | 25m3/h | 0.5m3/h | 0.313m3/h | |
DN65 | 50 | 50m3/h | 40m3/h | 3.2m3/h | 0.8m3/h |
DN80 | 78.75m3/h | 63m3/h | 5.04m3/h | 1.26m3/h | |
DN100 | 125m3/h | 100m3/h | 8m3/h | 2m3/h |
外形尺寸
公稱口徑mm | 長(L) | 寬(B) | 高(H) | 連接螺紋 |
DN32 | 336mm | 114mm | 190mm | d:R1 1/4 D:G1 1/2B |
DN40 | 361mm | 126mm | 216mm | d:R1 1/2 D:G2B |
DN50 | 420mm | 166mm | 243mm | 法蘭連接4-M |
公稱口徑mm | 長(L) | 寬(B) | 法蘭外徑(D) | 連接螺栓 |
DN65 | 420mm | 345mm | 180mm | 4-M16 |
DN80 | 525mm | 375mm | 200mm | 8-M16 |
DN100 | 590mm | 415mm | 220mm | 8-M16 |
